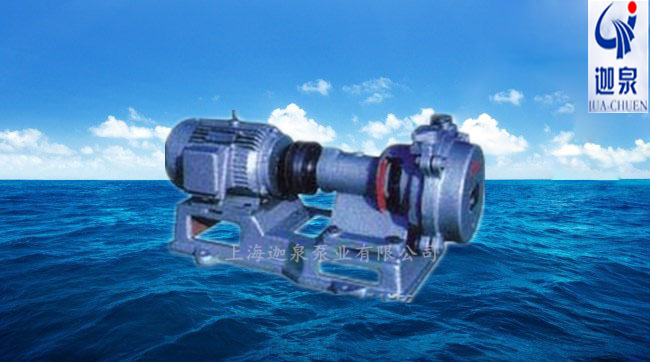

水環式真空泵

產品型號：SZB型

更新時間：2025-03-14

瀏覽次數：3230

簡要描述：SZB型真空泵是懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水，不含固體顆粒的氣體，吸入壓力為-0.086MPa。

產品咨詢在線客服

產品介紹

SZB型真空泵-簡介
懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水，不含固體顆粒的氣體，吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域，特別適合寺做大型水泵引水用。

■ 真空泵技術參數

型號	抽氣量（m³/min）		極限真空（MPa）	電機功率	泵轉速（r/min）	吸入口徑	排出口徑	供水量（L/min）	泵重（包括電機）（kg）
型號	氣量	吸入壓力為-0.07MPa	極限真空（MPa）	電機功率	泵轉速（r/min）	吸入口徑	排出口徑	供水量（L/min）	泵重（包括電機）（kg）
SZB-4	0.33	0.24（4L/S）	-0.086	1.5	1400	G1"	G1"	8	95
SZB-8	0.64	0.48（8L/S）	-0.086	2.2	1420	G1"	G1"	10	105

注:
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5%

SZB水環式真空泵（結構圖）（結構圖）

SZB型水環式真真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見安裝圖）.下有放水累塞（15）（見安裝圖），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見安裝圖）為補充水環消耗用水。

由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為鋼制成.支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成.有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或齒油滑均可。

從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
